NVIDIA首款自出矿卡CMP 170HX曝光:算力高达164MH/s


本文摘自太平洋电脑网,原文地址:https://news.pconline.com.cn/1453/14537664.html,侵删。

今年3月份,曾有消息说, NVIDIA计划将安培家族的顶级大核心A100也做成矿卡 ,命名为CMP 220HX,以太坊算力高达210MH/s,价格也要3000美元。

现在,它出现了,但不是完全体。

NVIDIA首款自出矿卡CMP 170HX曝光:算力高达164MH/s

NVIDIA首款自出矿卡CMP 170HX曝光:算力高达164MH/s

NVIDIA首款自出矿卡CMP 170HX曝光:算力高达164MH/s

NVIDIA首款自出矿卡CMP 170HX曝光:算力高达164MH/s

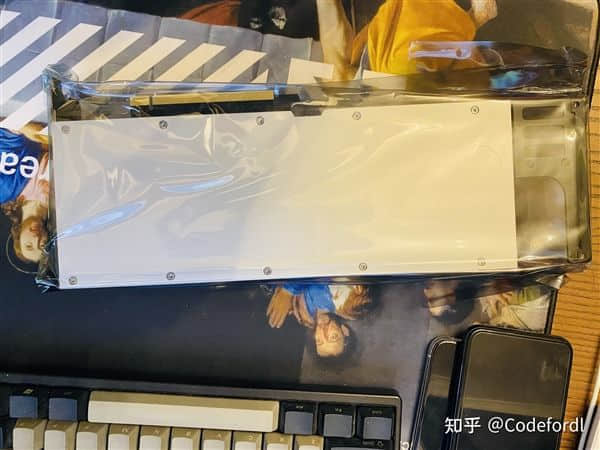

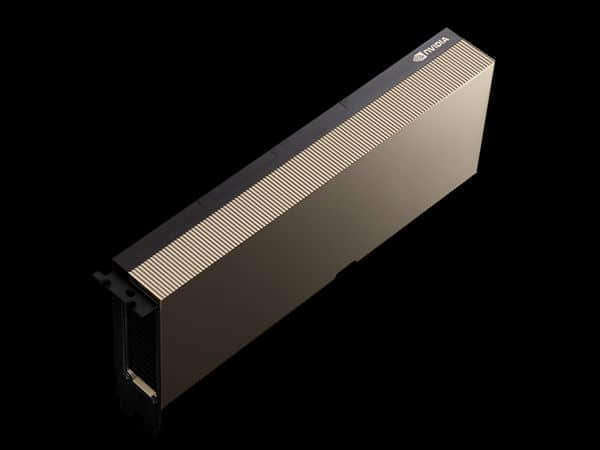

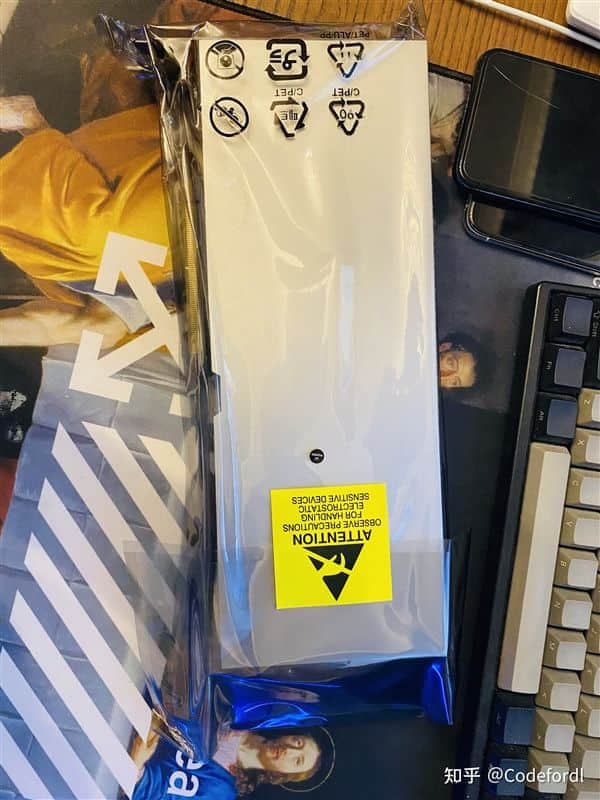

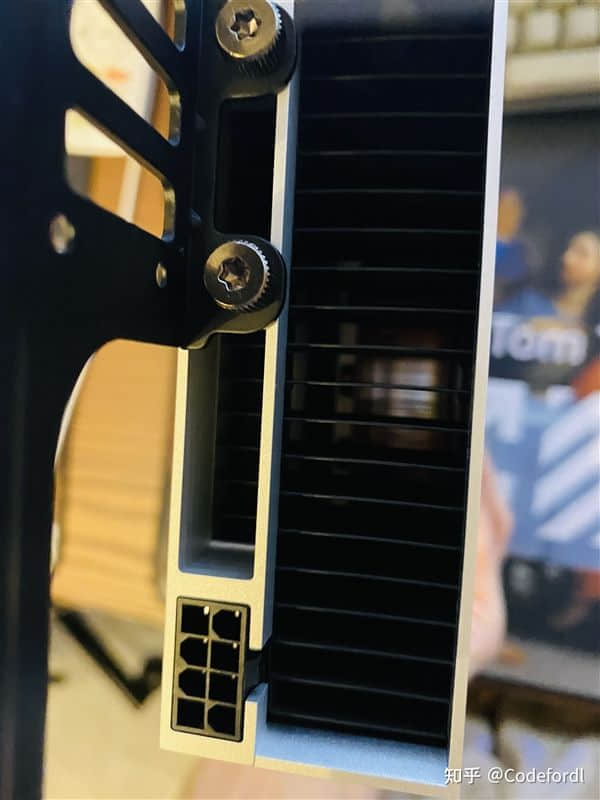

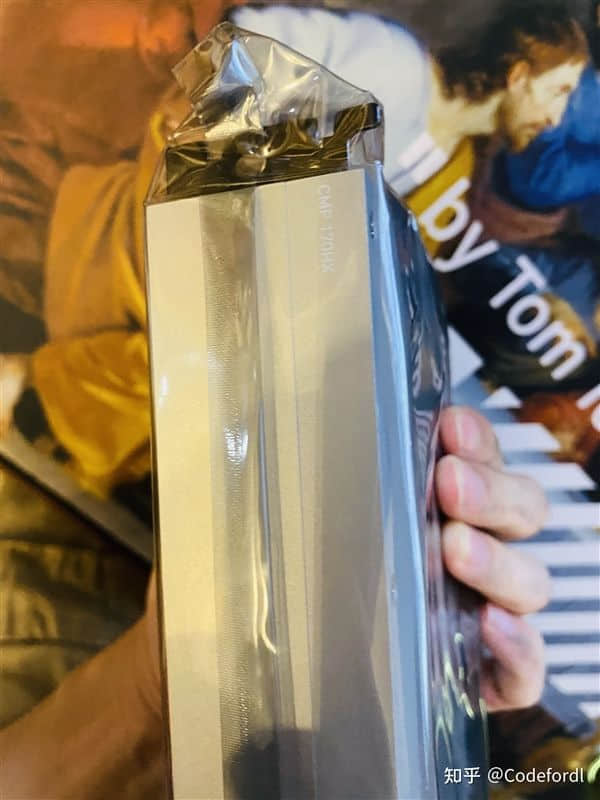

该卡造型和A100加速计算卡基本一致,也是被动散热、双插槽厚度,无视频接口,辅助供电很奇怪不是两个PCIe 8针,而是两个CPU ES 8针,因此需要转接线(附赠)。

这应该是第一款NVIDIA自己打造的专用矿卡 ——之前的30HX、40HX、50HX、90HX都是只交付核心,矿卡由AIC厂商来做。

NVIDIA首款自出矿卡CMP 170HX曝光:算力高达164MH/s

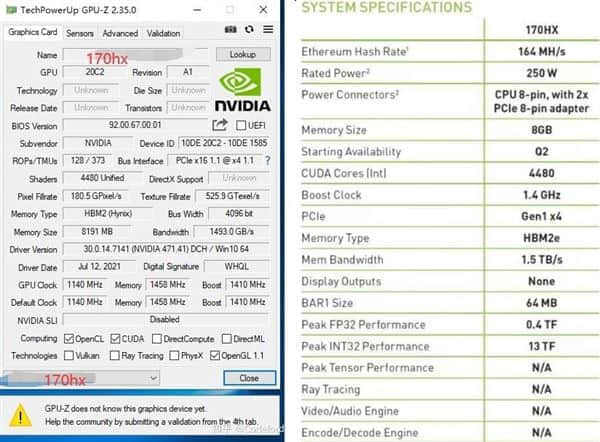

GPU-Z已经可以识别出基本规格,还有人挖出了一份官方规格表,大致能对应起来。

GPU核心认不出来,只有一个20C2的编号。 流处理器(CUDA核心)只有4480个,对比RTX 3060还要少了384个 ,而完整的A100核心拥有8196个流处理器,也就是只开启了大约55%,或者相当于A100加速卡的84%,后者开启了6192个。

显然, NVIDIA这是拿瑕疵严重的A100核心重新利用 ,毕竟这样的大核心成本不菲,做成矿卡纯属白赚,不知道更高端的CMP 220HX会开启多少个。

HBM2e显存也大幅阉割,本来有40/80GB,而 这里只配备了8GB,不过位宽依然有4096-bit,带宽也仍旧高达1.5TB/s ,只是无法超频。

核心基础频率仅为1140MHz,最高加速1410MHz (GPU-Z检测错误),倒是和A100保持一致。

特别值得一提的是, 该卡的系统带宽被锁定在PCIe 1.1 x4,只能用来挖矿,想拿它省钱做计算是不可能的 ——老黄果然心思缜密。

从频率上计算,CMP 170HX的以太坊算力理论上最高为186.625MB/s,当然实际运行时肯定要低一些。

NVIDIA首款自出矿卡CMP 170HX曝光:算力高达164MH/s

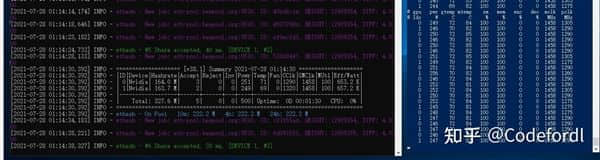

实测使用ETHASH算法测试, 默认状态下算力为164MH/s,此时功耗250W ,但核心频率对温度非常敏感,超过70度就降频。

NVIDIA首款自出矿卡CMP 170HX曝光:算力高达164MH/s

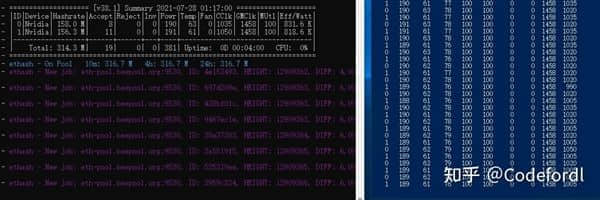

功耗限制到190W,算力降为158MH/s ,损失不多,但能效提高了将近27%。

相比之下,RTX 3080以太坊算力一般在88MH/s,RTX 3060满血状态约为42MH/s,目前在售基本都是阉割版只有约21MH/s。
