为英伟达下一代 H100 加速卡提供支撑的 GH100 芯片，纸面规格已经让人感到十分惊讶。不过周末曝光的白皮书，又让我们对其有了更深入的了解。 据悉，绿厂正在积极利用台积电的 N4（4nm 级 EUV）先进工艺来构建 Hopper GPU，而 H100 大芯片更是被六个 HBM3 高带宽显存堆栈给环绕着。

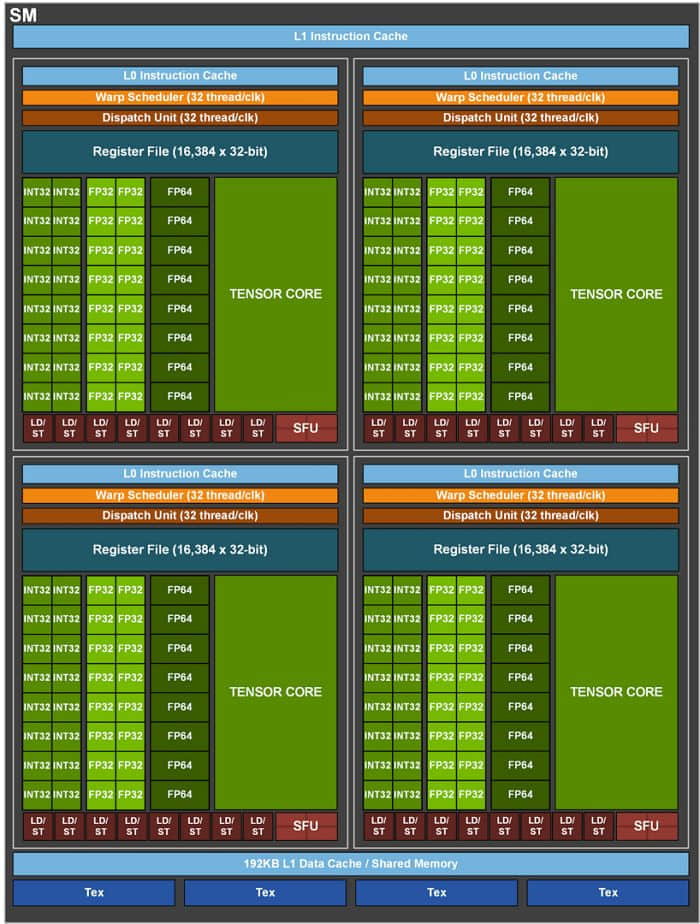

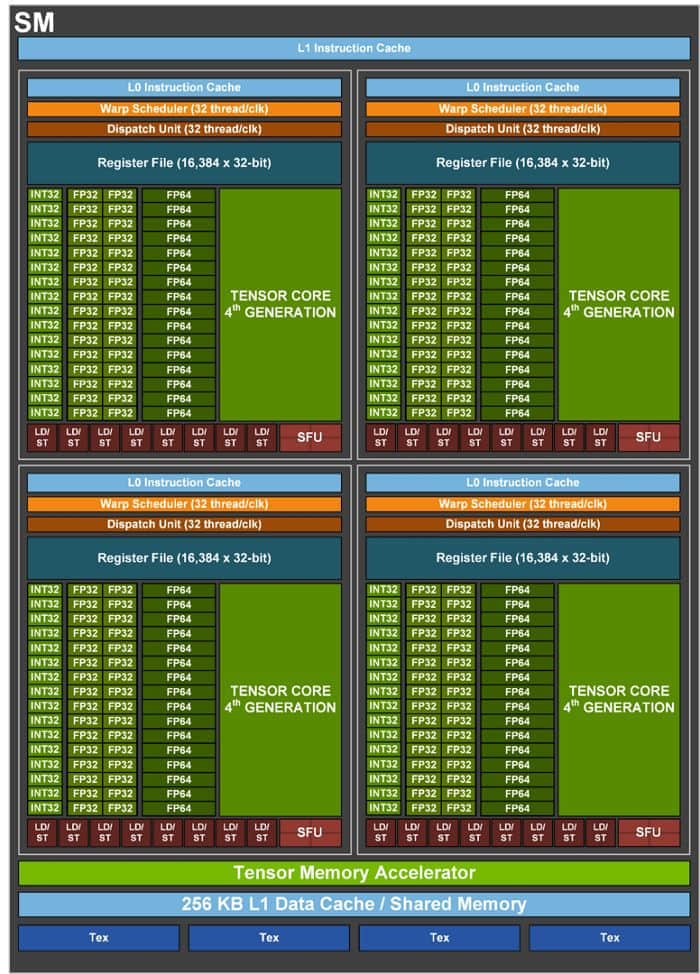

由图可知，英伟达 GH100 的组件层次结构与上一代类似，主要数学运算部分被布置到了 144 组流处理器（SM）上。
不过 H100 并非满血 SKU，即使高密度的 SXM 外形版本，也只启用了 144 组 SM 单元中的 132 个 。

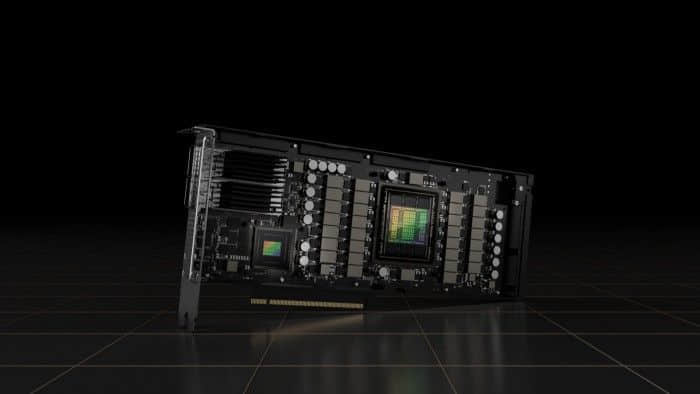

PCIe 插卡版本更是仅启用了 114 个 SM 单元，且两者的最高时钟速率都是 1.80 GHz 。
