台积电计划2025年实现N2环栅场效应晶体管芯片量产


本文摘自太平洋电脑网,原文链接:https://news.pconline.com.cn/1510/15107026.html,侵删。

台积电刚刚在 2022 技术研讨会期间披露了 N2 工艺的一些技术细节,预计可在 2025 年的某个时候投入 2nm 级全栅场效应晶体管(GAAFET)的生产。 届时新节点将使得芯片设计人员能够显著降低其芯片功耗,但频率和晶体管密度的改进似乎不太明显。

台积电计划2025年实现N2环栅场效应晶体管芯片量产

作为一个全新的平台,台积电 N2 节点将结合 GAAFET 纳米片晶体管和背面供电工艺、并运用广泛的极紫外光刻(EUV)技术。

● 新型环栅晶体管(GAAFET)结构具有广为人知的诸多优势,比如极大地改善漏电(当前栅极围绕沟道的所有四条边),并可通过调节沟道宽度以提升性能、或降低芯片功耗。 ● 至于背面供电,其能够为晶体管带来更好的能量输送(提升性能 / 降低功耗),是应对 BEOL 后端电阻增加问题的一个出色解决方案。

台积电计划2025年实现N2环栅场效应晶体管芯片量产

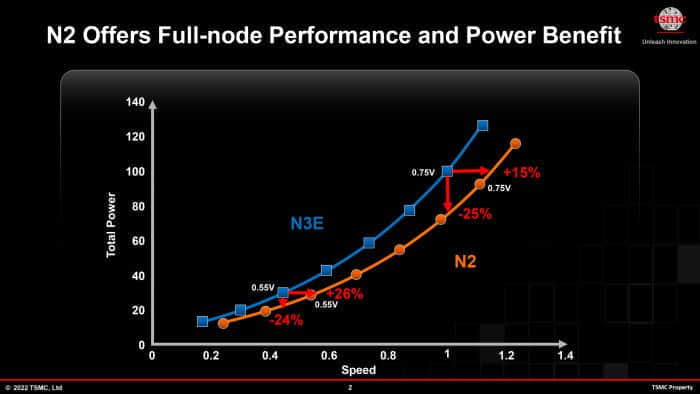

功能特性方面,台积电 N2 看起来也是一项非常有前途的技术。官方宣称可让芯片设计人员在相同功率 / 晶体管数量下,将性能提升 10~15% 。

或在相同频率 / 复杂度下,将功耗降低 25~30% 。同时与 N3E 节点相比,N2 节点可让芯片密度增加 1.1 倍以上。

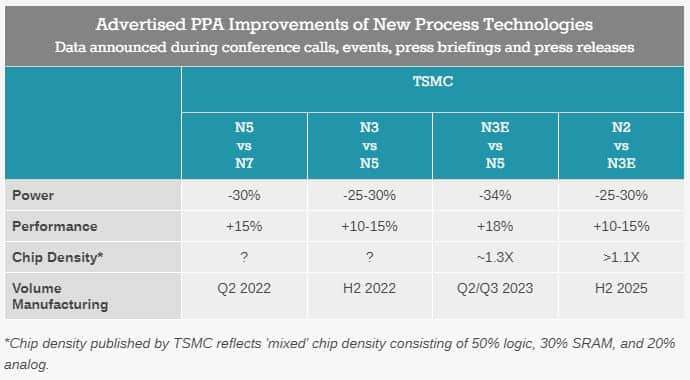

不过需要指出的是,台积电公布的“芯片密度”参数,综合考虑了 50% 的逻辑、30% 的 SRAM、以及 20% 的模拟组件。

台积电计划2025年实现N2环栅场效应晶体管芯片量产

遗憾的是,N2 相较于 N3E 的芯片密度提升(反映晶体管密度的增益)仅为 10% 。不过从 N3 到 N3E 的演进来看,那时的晶体管密度提升就已经不太鼓舞人心了。

换言之,现如今的 SRAM 和模拟电路已经遇到了发展瓶颈。对于 GPU 等严重依赖晶体管数量快速增长的应用场景来说,三年大约 10% 的密度提升,也绝对不是个好消息。

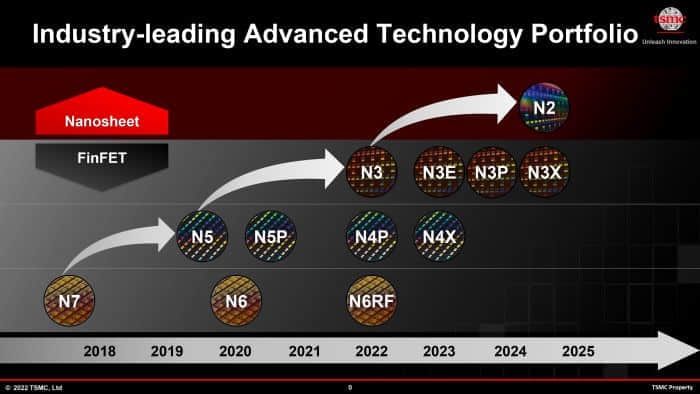

此外在 N2 投产的同时,台积电也会同时拥有密度优化的 N3S 节点。看到这家代工巨头在两种不同类型的工艺上齐头并进,这样的情景也是相当罕见的。

台积电计划2025年实现N2环栅场效应晶体管芯片量产

如果一切顺利,台积电有望于 2024 下半年开启 N2 工艺的风险试产,并于 2025 下半年投入商用芯片的量产。

然后考虑到半导体的生产周期,预计首批搭载 N2 芯片的终端设备,要到 2025 年末、甚至 2026 年才会上市。
